四川老太婆逼毛茸茸bbw,亚洲av永久永久在线私人影院,色综合欧美在线视频区,最新Av无码国产流畅,午夜影视免费观看2023,人妻乳哺乳无码一区二区,欧洲肉欲k8播放毛片,国产黑丝在线观看一区,久久国产精品欧美日韩,精品无码久久久久久尤物,最新国产欧美激情在线,2021国产精品一区二区在线,久久精品国产99精品亚洲,全亚洲最大的AV网站,国产免费一级精品婬中国片 ,免费无码护士高潮动态图

自動造型機(jī)廠家分享：減少鑄件缺陷的10大準(zhǔn)則！

來源：廣東中鑄智能裝備有限公司 發(fā)布日期:2017-08-12 瀏覽：3569

自動造型機(jī)廠家分享：英國鑄造大師提出，減少鑄件缺陷的10大準(zhǔn)則！

鑄造企業(yè)在生產(chǎn)過程中，難免遇到縮孔、氣泡、偏析等鑄件缺陷，造成鑄件成品率低，重新回爐生產(chǎn)又面臨著大量的人力、電能的消耗。如何減少鑄件缺陷是鑄造人士一直關(guān)心的問題。

對于減少鑄件缺陷問題，來自英國伯明翰大學(xué)的教授John Campbell，John Campbell可謂是身經(jīng)百戰(zhàn)，對減少鑄件缺陷有著獨(dú)到的見解。早在2001年，中國科學(xué)院金屬研究所研究員李殿中，開展熱加工過程組織模擬與工藝設(shè)計，就是在John Campbell教授的指導(dǎo)下完成的。今天洲際傳媒就為大家整理了一份由國際鑄造大師John Campbell 提出的減少鑄件缺陷的十大準(zhǔn)則，希望對鑄造行業(yè)的同仁們有所幫助。

1、自動造型機(jī)廠家分享：好鑄件從高質(zhì)量熔煉開始

一旦要開始澆注鑄件，首先要準(zhǔn)備、檢查并處理好熔煉工藝。如果有要求，可采用能夠接受的更低標(biāo)準(zhǔn)。然而，更好的選擇是：準(zhǔn)備并采用接近于零缺陷的熔煉方案。

2、自動造型機(jī)廠家分享：避免自由液面上產(chǎn)生湍流夾雜

這就要求避免前端自由液面（彎月面）流速過高。對于大部分金屬來說，更大流速控制在0.5m/s。對于封閉式澆注系統(tǒng)或薄壁件，更大流速會適當(dāng)增加。這個要求也意味著金屬液的下落高度不能超過“靜滴”高度的臨界值。

3、自動造型機(jī)廠家分享：避免金屬液中表面凝殼的層流夾雜

這就要求在整個充型過程，不要出現(xiàn)任何金屬液流的前端提前停止流動。充型前期的金屬液彎月面必須保持可運(yùn)動狀態(tài)，不受表面凝殼增厚的影響，而這些凝殼會成為鑄件一部分。要想獲得這種效果，金屬液前端可以設(shè)計成連續(xù)擴(kuò)展的。實際中，只有底注“上坡”能實現(xiàn)連續(xù)不斷的上升過程。（如重力鑄造中，從直澆道底部開始向上流）。這就意味著：

底注式澆注系統(tǒng)；

不要有“下坡”形式的金屬液落下或滑落；

不要出現(xiàn)大面積的水平流動；

不要出現(xiàn)由于傾倒或瀑布式流動而產(chǎn)生金屬液前端流動停止。

4、自動造型機(jī)廠家分享：避免裹氣（產(chǎn)生氣泡）

避免澆注系統(tǒng)裹氣而產(chǎn)生的氣泡進(jìn)入型腔?？梢酝ㄟ^以下方式達(dá)到：

合理設(shè)計階梯型澆口杯；

合理設(shè)計直澆道，快速充滿；

合理使用“水壩”；

避免采用“井式”或其他開放式澆注系統(tǒng)；

采用小截面橫澆道或在直澆道于橫澆道連接處附近使用陶瓷過濾片；

使用除氣裝置；

澆注過程無中斷。

5、自動造型機(jī)廠家分享：避免砂芯氣孔

避免砂芯或砂型產(chǎn)生的氣泡進(jìn)入型腔金屬液中。砂芯必須保證非常低的含氣量，或者采用適當(dāng)?shù)呐艢庖宰柚股靶練饪桩a(chǎn)生。除非能保證干透，否則不能用黏土基砂芯或模具修復(fù)膠。

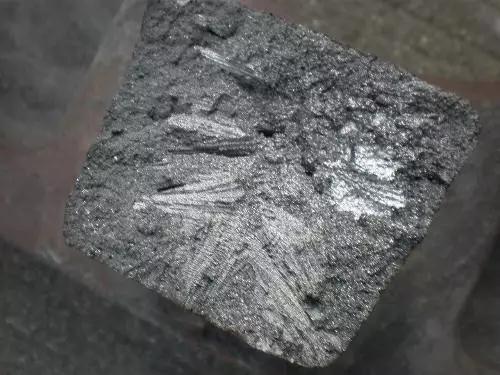

6、自動造型機(jī)廠家分享：避免縮孔

由于對流影響及不穩(wěn)定的壓力梯度，厚大截面的鑄件是無法實現(xiàn)向上補(bǔ)縮。所以要遵循所有的補(bǔ)縮規(guī)律來保證良好的補(bǔ)縮設(shè)計，采用計算機(jī)模擬技術(shù)進(jìn)行驗證，實際澆注樣件?？刂粕靶秃蜕靶具B接處的飛邊水平；控制鑄型涂料厚度（如果有的話）；控制合金及鑄型溫度。

7、自動造型機(jī)廠家分享：避免對流

對流危害與凝固時間有關(guān)。薄壁和厚壁鑄件都能不受對流危害影響。而對于中等壁厚鑄件：通過鑄件結(jié)構(gòu)或工藝來降低對流危害；

避免向上補(bǔ)縮；

澆滿后翻轉(zhuǎn)。

8、自動造型機(jī)廠家分享：減少偏析

預(yù)防偏析并控制在標(biāo)準(zhǔn)范圍內(nèi)，或客戶允許的成分超限區(qū)域。如果可能，盡量避免通道偏析。

9、自動造型機(jī)廠家分享：減少殘余應(yīng)力

輕合金固溶處理后不要進(jìn)行水（冷水或熱水）介質(zhì)淬火。如果鑄件應(yīng)力看起來不大，可采用聚合物淬火介質(zhì)或強(qiáng)制空氣淬火。

10、自動造型機(jī)廠家分享：給定基準(zhǔn)點

所有的鑄件都必須給定用于尺寸檢查和加工的定位基準(zhǔn)點。

?轉(zhuǎn)自：洲際鑄造

免責(zé)聲明：本文系網(wǎng)絡(luò)轉(zhuǎn)載，版權(quán)歸原作者所有。但因轉(zhuǎn)載眾多，或無法確認(rèn)真正原始作者，故僅標(biāo)明轉(zhuǎn)載來源，如標(biāo)錯來源，涉及作品版權(quán)問題，請與我們聯(lián)系，我們將在時間協(xié)商版權(quán)問題或刪除內(nèi)容。

-----------------------------------------------------------------------------------------------------------------

廣東中鑄機(jī)械設(shè)備有限公司

辦公地址：廣州市花都區(qū)新華街道迎賓大道123號名高中心

(辦公地址距廣州白云機(jī)場二十分鐘車程，距廣州北站十五分鐘車程，廣州北站即高鐵站和火車站)

生產(chǎn)基地：廣東省廣州市花都區(qū)花山鎮(zhèn)平西工業(yè)園中鑄園區(qū)

聯(lián)系人：曾工

手機(jī)：13926236830

官方網(wǎng)站 : http://www.sxbwb.cn
